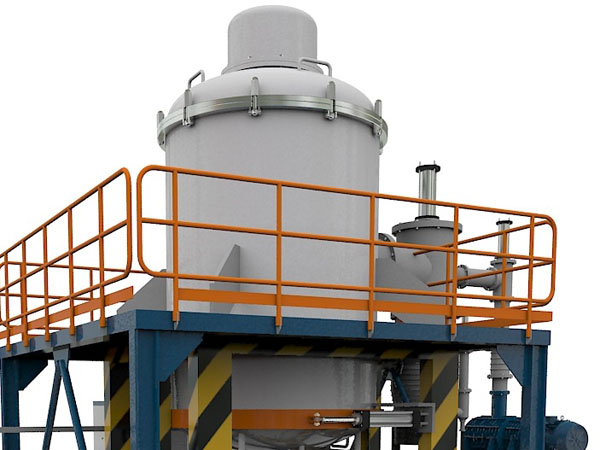

鎂蒸汽多層高效結晶器

　　一、產品用途

　　本產品主要用于高純鎂蒸汽的連續真空結晶、出料。

　　二、產品特點

　　1、在真空條件下進行鎂蒸汽的結晶，確保高純金屬鎂中各種元素不被氧化、污染，生產出高純鎂結晶。
　　2、具有多層高效結晶、連續生產的特點。
　　3、結晶器內設置多層結晶器，結晶效率高。
　　4、在整個生產過程中，無須人工操作，鎂結晶不會(huì )被氧化，不會(huì )造成二次污染。
　　5、本設備及工藝是西格馬集團公司的創(chuàng )新新型技術，具有結晶效率高、產成率高、產量大、綜合成本低的顯著特征。

　　三、結晶器的結構

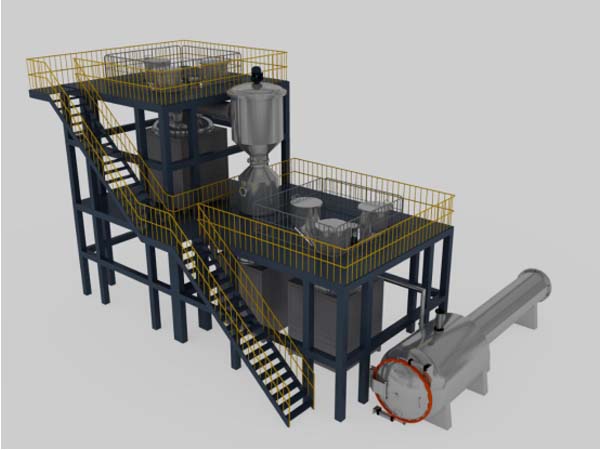

　　1、設備組合：冷卻系統、自動控制系統、雙層水循環冷卻殼體、掃晶系統、真空系統、測量系統、冷卻塔、管道和支架。
　　2、采用特殊的不銹鋼材料制備爐罐，多層結晶器直接插入結晶器內冷卻，冷卻效率高，產量大。
　　3、設置多個多路進出水口，鎂蒸氣在真空條件下冷卻、結晶，可以實現連續生產。
　　4、設置有真空抽氣口、進氣口用于結晶器內通過抽真空、換氣實現無氧狀態下冷卻結晶。
　　5、整個工藝過程中，進出水流量、溫度、壓力、出料口閥門通過PLC控制系統，實現自動生產，沒有安全生產風險。
　　6、掃晶器、變速電機通過PLC控制系統，結晶器內產生的結晶可以自動進入接收器內。
　　7、采用觸摸屏中文操作界面，自動進水、自動掃晶、自動出料、自動監測爐內含氧量，自動顯示溫度、壓力、真空度及自動記錄工藝曲線。
　　8、新型設備、新型工藝、創(chuàng )新技術，是制備高純鎂合金的理想設備。

　　四、技術參數

　　1、結晶速度：200-250kg/h
　　2、結晶器容量：大約L
　　3、日生產能力：3000kg
　　4、工藝溫度：80℃-150℃
　　5、冷卻介質：循環水冷卻
　　6、出料方式：自動出料
　　7、冷卻方式：自動進出水、自動檢測水溫、自動控制冷卻塔、超溫、超壓、短偶、斷電自動報警。
　　8、爐罐材質：采用特殊不銹鋼材料
　　9、冷卻器功率：4.5KW
　　10、測量系統：結晶器內溫度測量、壓力測量、含氧量測量、真空測量，循環水水溫自動測量，流速自動控制
　　11、出料系統：采用真空擋板閥控制出料口
　　12、真空系統：采用機械泵+羅茨泵真空機組
　　13、控制系統：采用觸摸屏中文操作界面，自動控制結晶器內溫度、自動控制循環水流速、自動出料、自動控制冷卻塔、自動監測爐內含氧量，自動顯示結晶器內溫度、壓力、真空度及自動記錄工藝曲線。

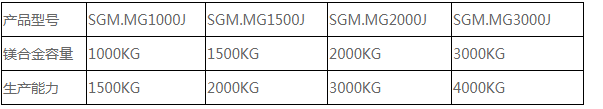

       14、產品規格

產品型號	SGM.MG1000J	SGM.MG1500J	SGM.MG2000J	SGM.MG3000J
鎂合金容量	1000KG	1500KG	2000KG	3000KG
生產能力	1500KG	2000KG	3000KG	4000KG
